브롬톤 정비하면서,
리어 프레임을 교체할 일이 흔하지는 않지만...
혹시 필요하신 분이 계실 지 몰라
브롬톤의 리어 프레임을 교체하고자 할 때 필요한 공구 만들어 보았습니다.
먼저 아래 동영상 참고...
동영상에 나온 것처럼 리어힌지의 볼트를 제거하기 위해서는 좀 특별한 공구가 필요합니다.
공구를 만들기 위해서는 힌지 볼트 규격의 긴 볼트와 너트가 필요한데.
세상 호환성 정말 꽝이 브롬톤은 이 볼트 너트 마저 특이하게 인치볼트 입니다.
(우리가 자전거에 주로 사용하는 M4~M6 사이즈는 미리볼트)
이 힌지 볼트의 규격은 인치볼트로
1/4-28x1/2" =
볼트직경-인치당 나사산수 x 길이
즉
앞 1/4-28은 동일하고 뒤 길이가 더 긴 볼트를 구해야 합니다.

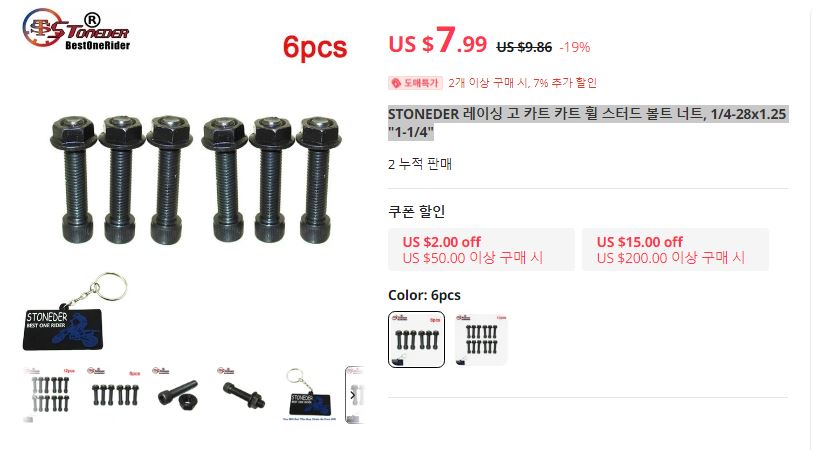

세상 모든 게 있는 알리 서칭...딱 막는 볼트 구함.
다만...조이는 렌치도 우리가 흔히 사용하는 일반 육각렌치가 아닌 역시나 인치렌치(3/16"= 4.7625mm)가 꼭 필요합니다.
당연히, 요 인치사이즈 육각렌치가 주변에서 구하기 쉽지 않음.
자전거정비에서 흔히 쓰이는 4mm 육각렌치는 헐겁고, 5mm 육각렌치는 안들어가고..
그러나, 다행히도 이 흔하지 않은 인치규격 육각렌치가 내 공구함에 있네요. ㅎㅎㅎ
아니면 볼트의 머리를 그라인더로 갈아서 스패너로 돌려도 상관은 없을 듯 합니다만...

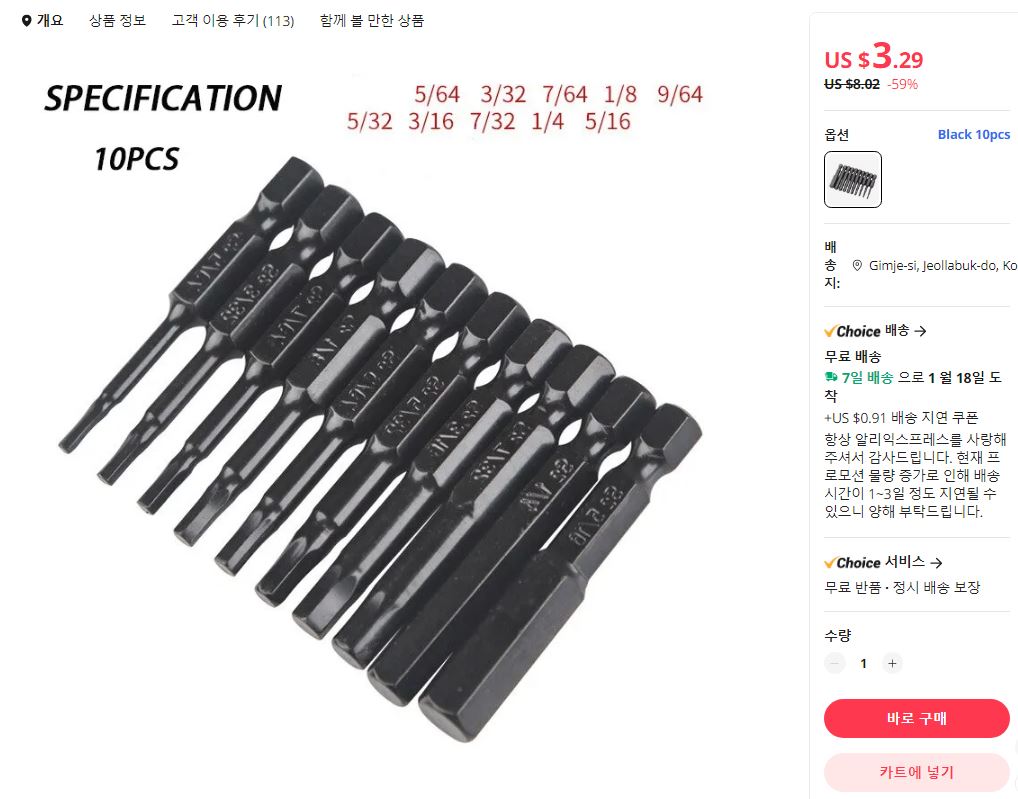

없는 분은 역시나 인치규격 육각렌치도 알리에서 저렴하게 구입가능합니다.

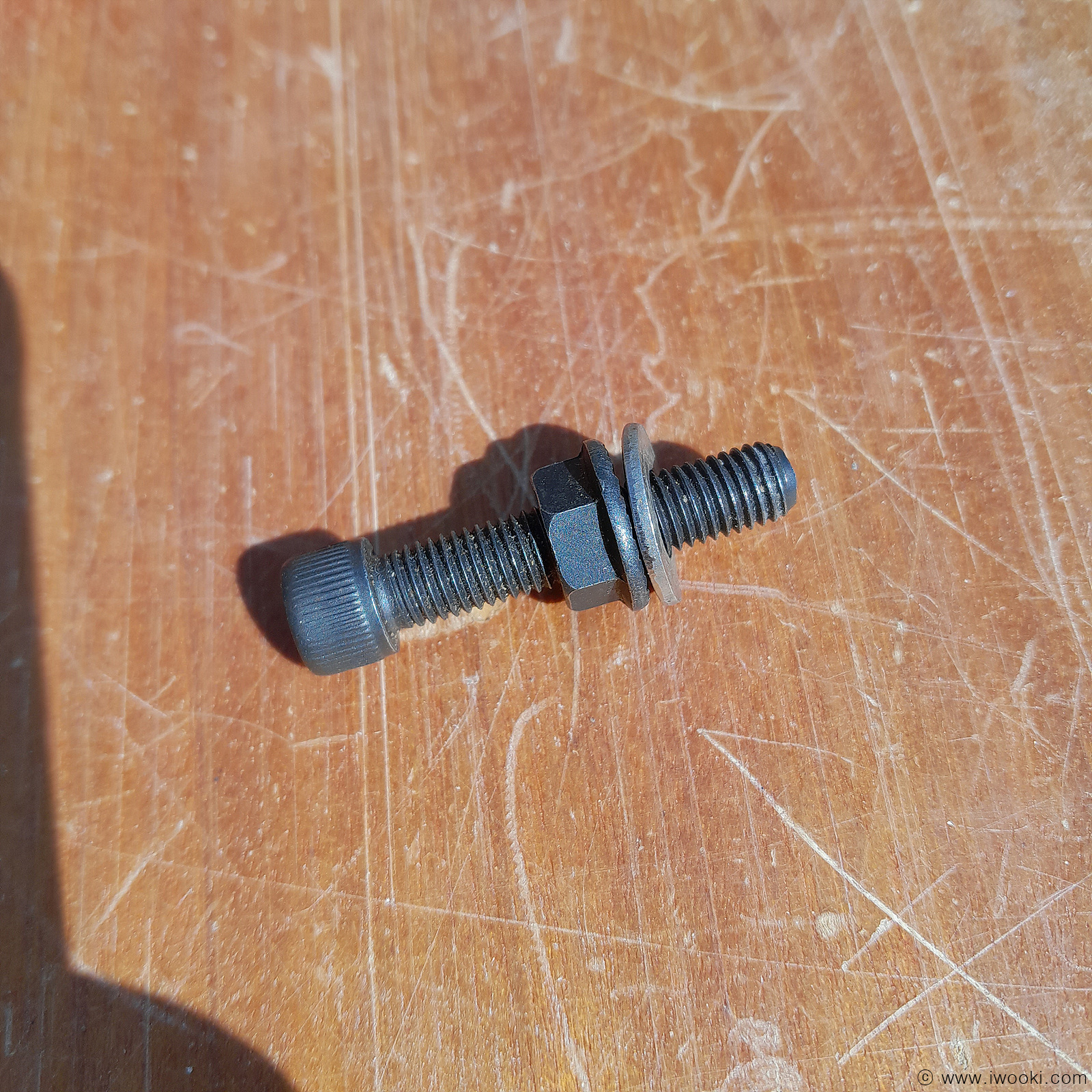

1/4-28 사이즈의 인치볼트와 너트, 와셔로 만든 브롬톤 리어 힌지 제거 공구
공구라고 하기에 민망할 정도로 뭐 별거 없지요. ㅎㅎㅎ

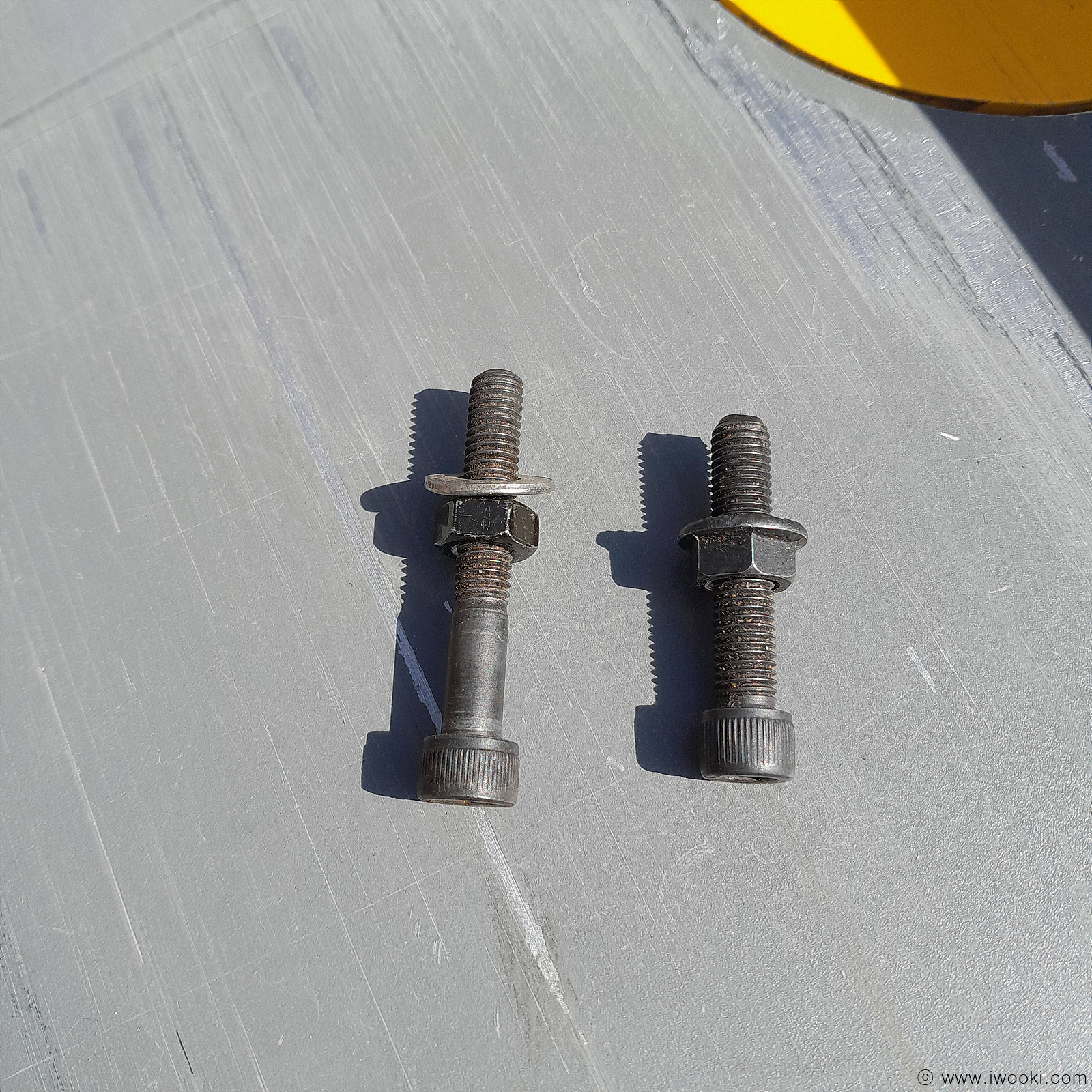

M6 사이즈의 볼트와 너트, 와셔로도 한 번 만들어 보았습니다.(왼쪽)
M6 육각볼트도 힌지너트에 한 7mm정도는 들어가기에 힌지를 잡아주는대로 별로 지장은 없을 듯 하기는 합니다만.
위 인치볼트가 없으면 한 번 시도해 볼만 할 듯 합니다.
다음편에는 위 공구를 이용 리어프레임 분해하는 방법에 대해서...ㅎㅎ
