전기 자전거 - 센터드라이브 설치

너무 겁 먹지 말고 여유를 가지고 한 번 해볼만함

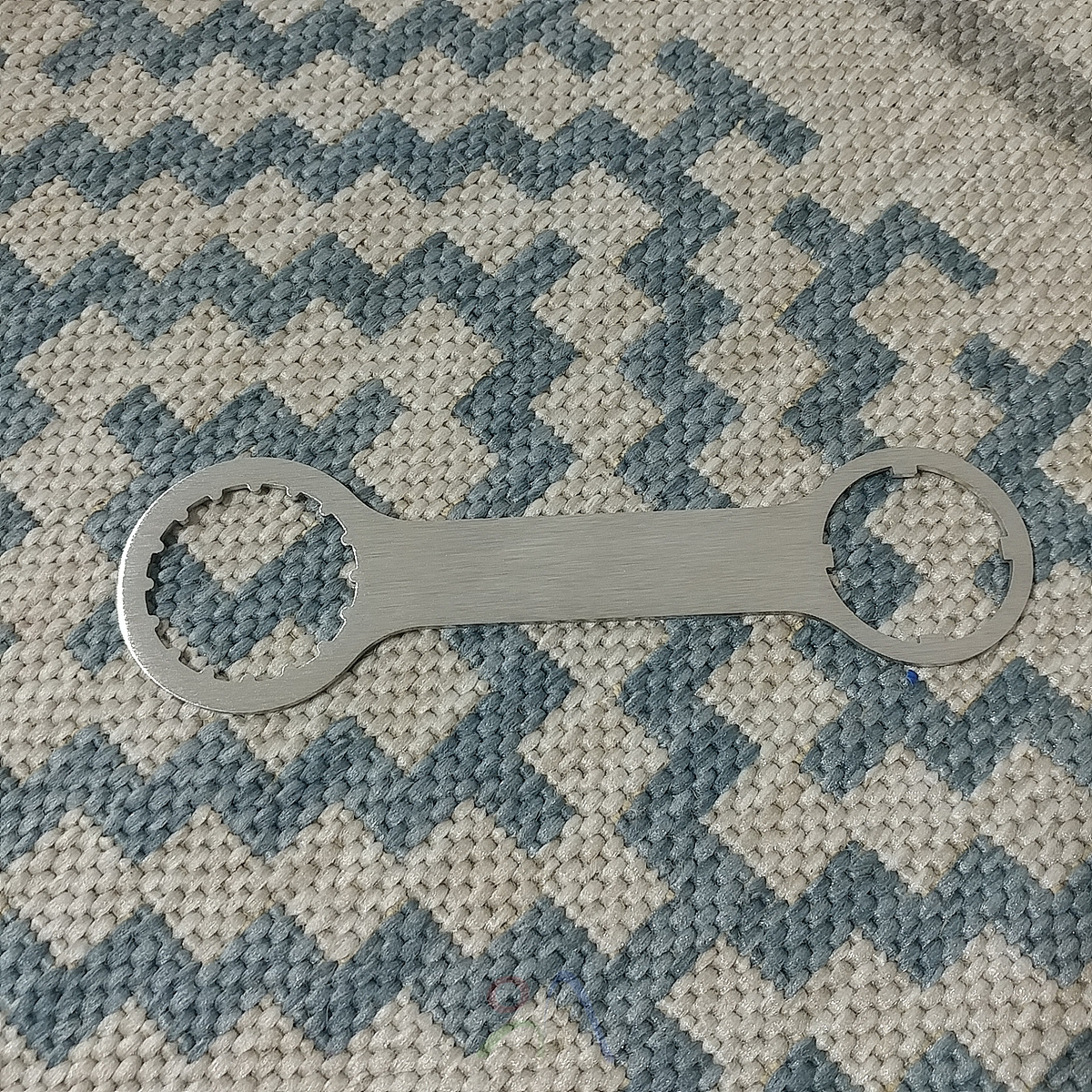

먼저 바팡 센터드라이브 모터를 설치 하기 위해서는 위 공구가 꼭 필요함

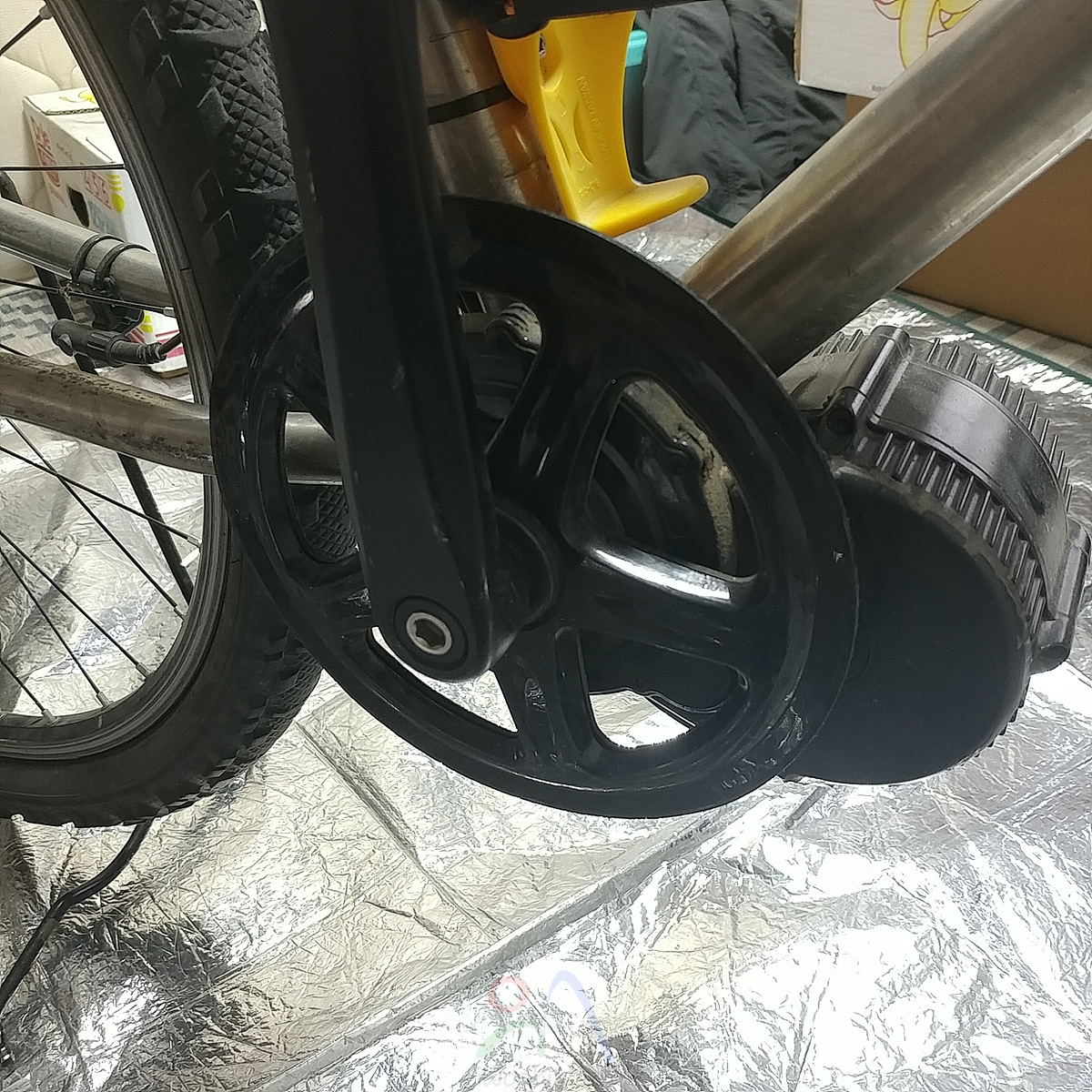

크랭크 일체형 모터 본체를 드라이브 사이드 쪽으로  끼워줌

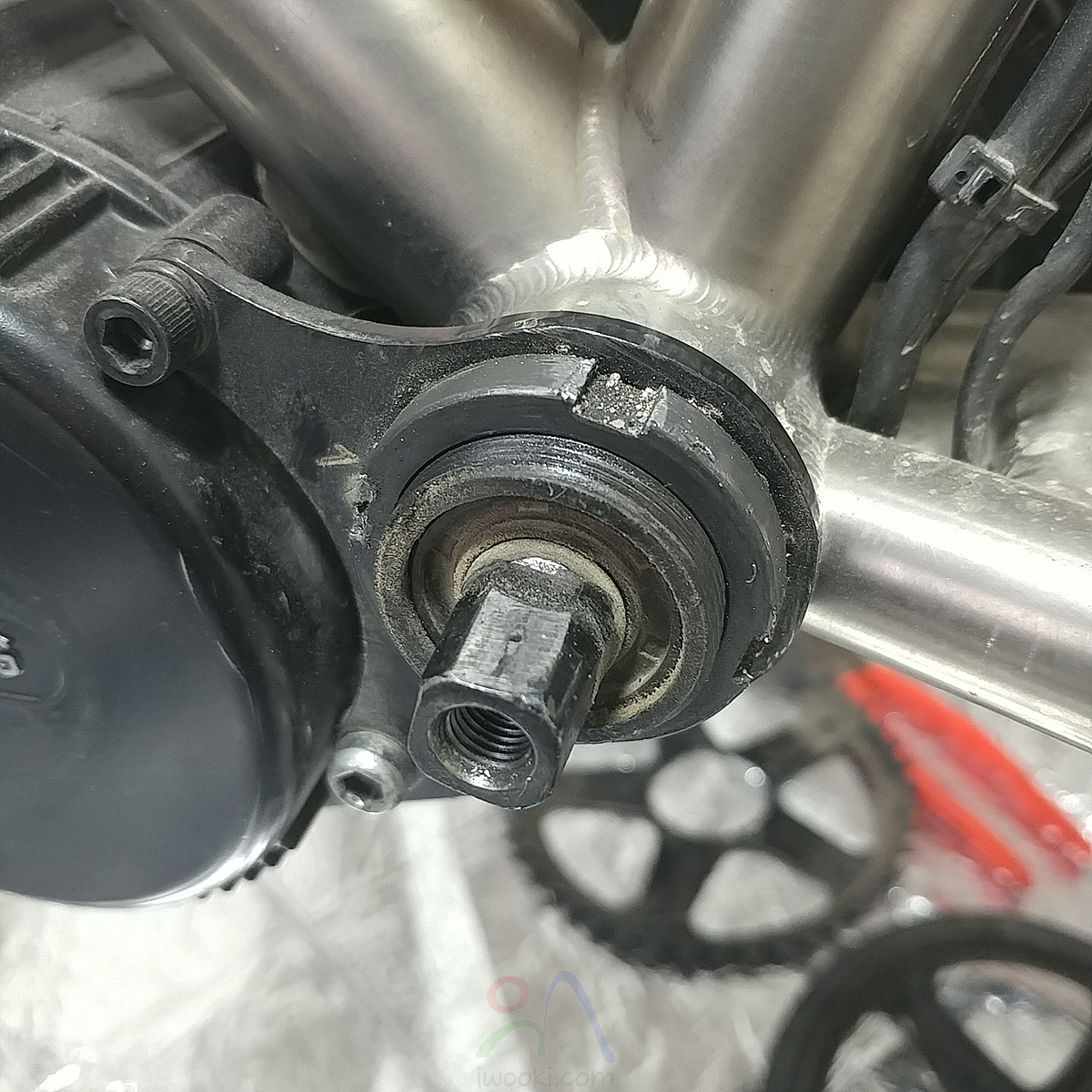

과정 사진을 못 찍었는데, 논드라이브 사이드 쪽에 모터와 결합하여 고정하는 어댑터 끼우고 육각볼트로 적당히 조여줌

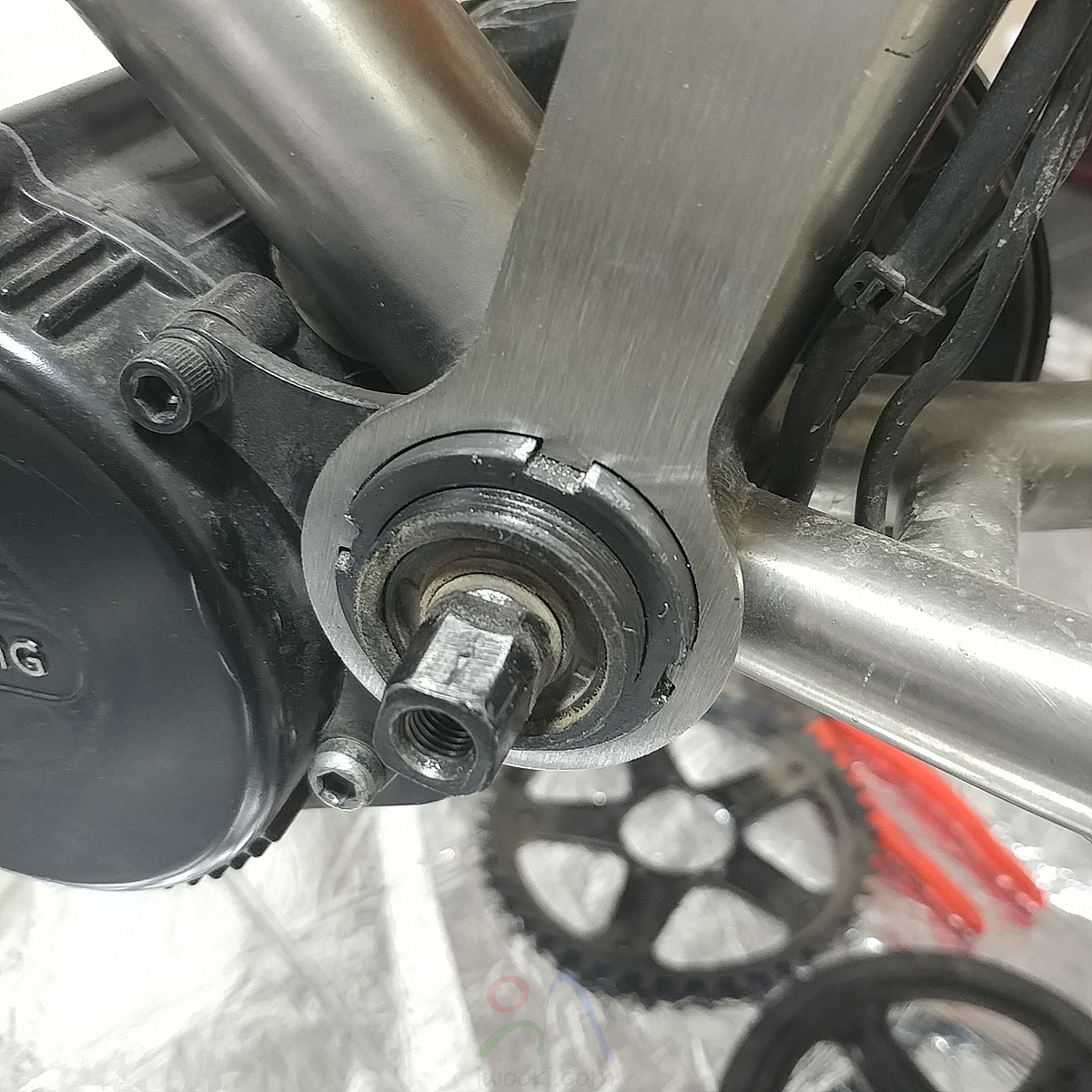

어댑터를 고정해 주는 너트를 위 공구를 이용하여 꽉 조여줌.

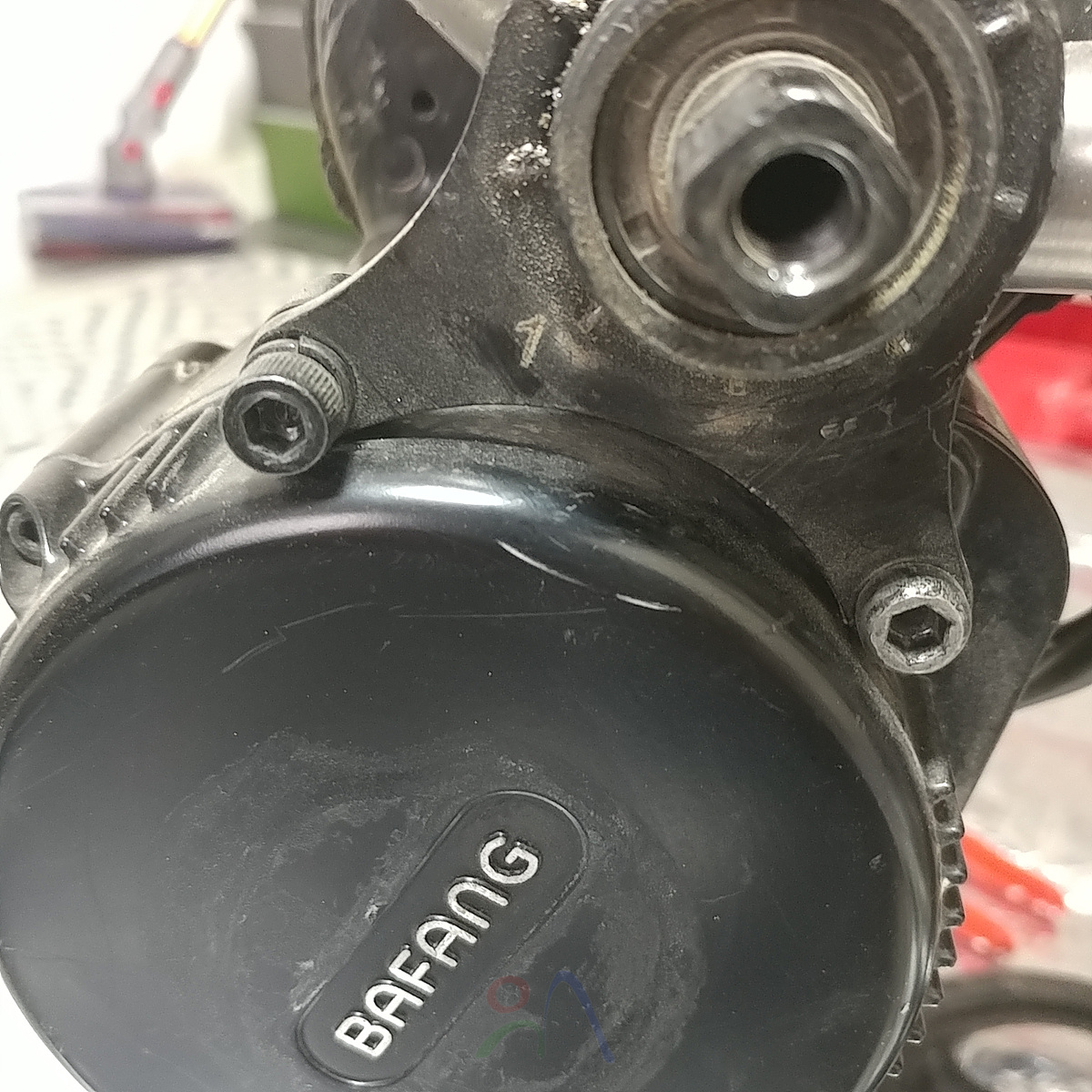

위 어댑터의 육각볼트도 다시 한 번 꽉 조여줌.

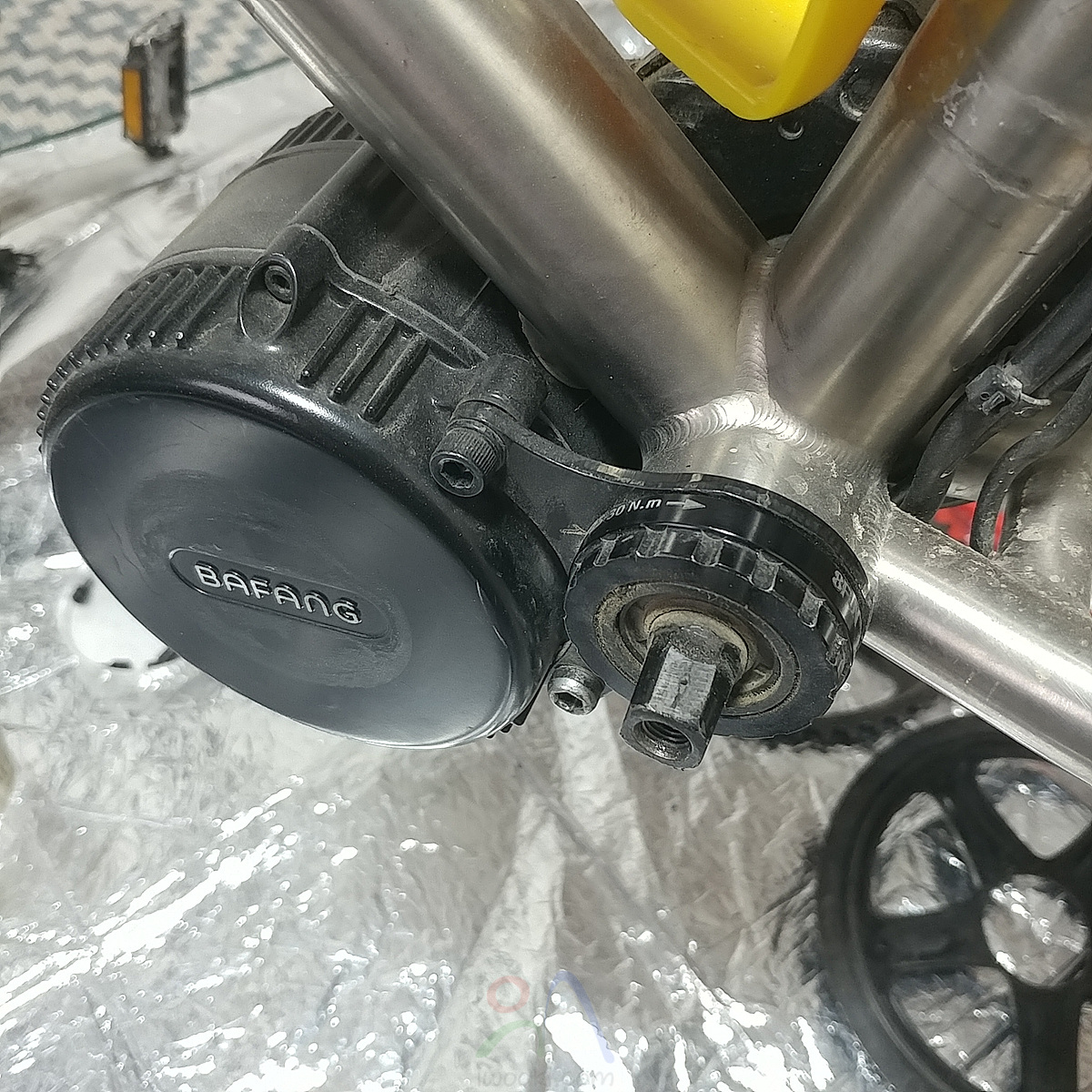

비비캡을 위 공구를 이용해서 조여줌..
이러면 일단 모터 설치는 완료.



PAS 센서와 기타 배선은 매뉴얼에 따라 케이블 타이로 묶어 주면서 적당히 설치하면 됨 ㅎㅎㅎ
